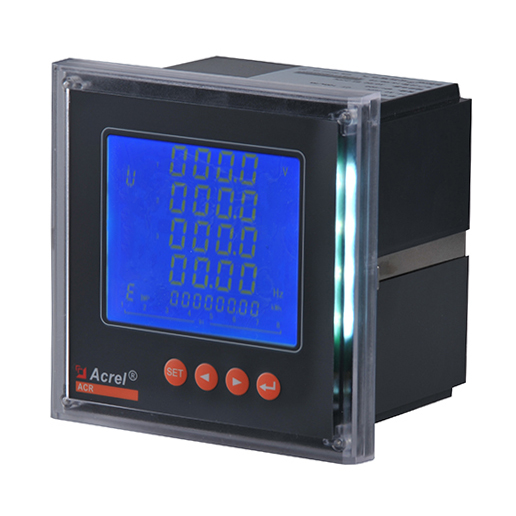

ACR系列電流采集裝置

•
•
•

• 產品簡介

  功能：


  ACR系列電流采集裝置能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度，諧波等，并具備完善的通信聯網功能，非常適合于實時電力監控系統。



  應用范圍：

  適用于電力系統、工礦企業、公用設施、智能大廈等需要電力監控的場合。



  訂貨范例：

  具體型號：ACR220E(L)

  技術要求：輸入電壓三相AC380V；電流變比100A/5A；接線方式三相四線；準確度0.5級。

  通訊協議：RS485接口 Modbus/RTU協議

  輔助電源：AC/DC220V




• 技術參數















  ACR1XX系列產品規格



  ACR2XX系列產品規格



  ACR3XX系列產品規格



  注：“■”為標配功能，“□”為選配功能。




• 外形尺寸



  型 號	面框尺寸		殼體尺寸			開孔尺寸
  	W1	H1	W2	H2	D	W3	H3
  ACR1XX	84	84	75	75	98	76	76
  ACR2XX	96	96	86	86	92	88	88
  ACR3XX	120	120	106	106	92	108	108
