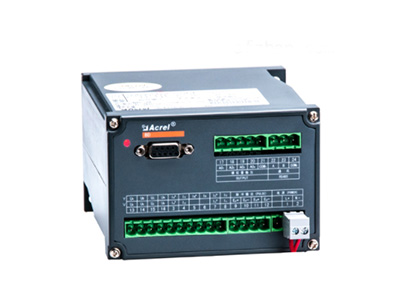

據安科瑞小編了解，電流變送器是一種測量?jī)x器，它能將被測電量(交流電壓、電流、有功功率、無功功率、有功電能、無功電能、頻率、相位、功率因數、直流電壓、電流等)轉換為直流電流或線性電壓輸出(電能脈沖輸出)。在電力、石油、煤炭、冶金、鐵路、市政等行業中廣泛應用于電氣檢測、自動控制和調度系統。

因?yàn)槲覀円獪y(cè)量的電量通常是高電壓(57.7-380V)和大電流(1A-10A)，如果不加以隔離和降低幅度，就會對人身安全和設備造成嚴重威脅，所以信號輸入隔離通常是用電壓互感器(PT)和電流互感器(CT)，這部分的基本要求是：

信號隔離的耐壓力絕緣性好，耐壓力應>2kV。

線型要好，因?yàn)?span style="font-size: 16px; font-family: Calibri;">PT、CT均由鐵磁性材料加工而成，線型不好，在以后的電路中很難補償，所以，必須選用優質材料和先進工藝制造的高線型PT、CT，以保證電流變送器測量的線型。

C.PT、CT的輸出負荷較小，由于電流變送器所用的PT、CT鐵心截面受體積限制都較小，所以隨著輸出負荷的增大，其非線性會急劇增大，一般PT的輸出電流應<1mA,CT的輸出電流應<10mA(一般為5mA左右)，取樣電阻應<200Ω。

該器件是電流變送器的核心，通過該器件將不同的被測電量轉換為相應的輸出電量，從而根據不同的被測電量采用不同的轉換電路。詳細的線路將在后面詳述。

該電路的功能是輸出變送器需要輸出的電量，其基本要求如下：

(a)有一定的載重能力；

不變的輸出量。也就是說，在某一負載范圍內，其輸出值不受負載變化的影響，即輸出電壓應為恒壓，輸出電流應為恒流。

安科瑞小編發現有些電流變送器具有將該電路與電量轉換電路合并的可能性。
