安科瑞預付費抄表系統的結構與一般的集中抄表系統基本相同，主要包括后臺管理系統、集中器、電能表和路。該系統采用分布式架構：后臺管理系統和集中器通過移動無線網絡連接為上層，集中器和預付卡電表之間通過低壓電源連接為底層。

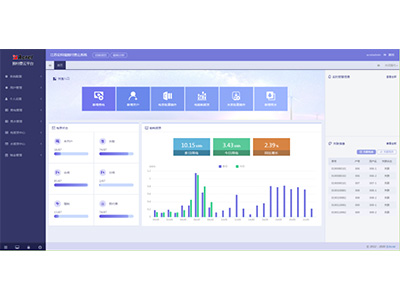

后臺管理系統

后臺管理系統是預付費抄表系統的管理平臺，是承擔整個系統管理任務的神經，包括抄表數據、通斷控制等。

通信信道

上部數據采集采用星型結構，即一個后臺管理系統對多個集中器；上部通信系統以一對N連接形式，由安裝在供電企業管理中心的系統工作站為中心點，通過通信信道與分散在各臺區的集中器連接而成。

低電壓通信技術是指在電力線路上，通過一個集中器將多個采集器或電能表的信息收集成高頻信號后疊加到電力線路上進行通信，在同一變壓器區域下，由一個集中器采集多個采集器或電能表的數據，組成一個基于電力線的通信網。

集中器

集中器是預付費抄表系統的核心設備，是連接后臺管理系統與前端電能表的橋梁。該系統能夠集中抄錄和存儲各臺區電能表的數據，將抄讀的數據返回后臺管理系統，并將系統控制信息傳送給電能表，實現抄表及遠距離通斷控制。

預付費電能表

預付費電能表是預付費抄表系統的基本組成部分，是電能計量和遙控斷電的執行機構，它包括三個主要功能模塊：電能計量模塊、通信模塊和通斷控制模塊。

計量器模塊實現了電能的采集、故障檢測和竊電檢測，可以按峰、谷、平時段累計計量交流有功電量。

通訊模塊包括兩個部分，第一，通過低壓電力線實現電表的數據傳輸和控制；各通訊模塊之間具有相互自動中繼功能，以保證電表與集中器之間的通訊暢通；

安科瑞預付費抄表系統的主控模塊根據集中器發送的控制信息實現通斷，并具有一次手動復位功能，還可限定用電量，實現過負荷自動斷電。
