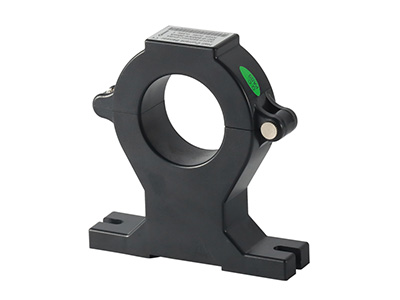

安科瑞霍爾電流傳感器有開環與閉環之分。

霍爾電流傳感器是利用霍爾效應將一次大電流變換為二次微小電壓信號的傳感器。實際設計的霍爾傳感器往往通過運算放大器等電路，將微弱的電壓信號放大為標準電壓或電流信號。上述原理制作而成的霍爾電流傳感器，被稱為直檢式霍爾電流傳感器或開環式霍爾電流傳感器。

開環電流傳感器是基于霍爾直放式原理，其副邊輸出和磁芯氣隙處的磁感應強度成正比，磁芯是由高導磁材料制作而成，而高導磁材料都有非線性與磁滯效應的特點，因此,開環霍爾電流傳感器的線性度較差,精度較低。

閉環式霍爾電流傳感器，也稱零磁通霍爾電流傳感器或磁平衡式霍爾電流傳感器，是基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

閉環霍爾電流傳感器副邊電流由電子電路產生,該電流產生的磁場抵消了原邊電流產生的磁場,原邊電流與副邊電流之比等于匝數比的倒數。由于磁場互相抵消,磁芯中的實際磁通為零,不受高導磁材料的非線性和磁滯效應的影響,線性度和精度較高。并且氣隙處的磁場始終是在零磁通附近變化，由于磁場變化幅度非常小，變化的頻率就可以更快，因此，具有更快的響應時間。

       安科瑞小編提醒大家，開環和閉環電流傳感器都可以監測交流電，一般開環霍爾電流傳感器適用于大電流監測，閉環霍爾電流傳感器適用于小電流監測。對精度和響應時間要求較高的可選擇閉環霍爾電流傳感器，對能耗有要求的可選開環霍爾電流傳感器。
