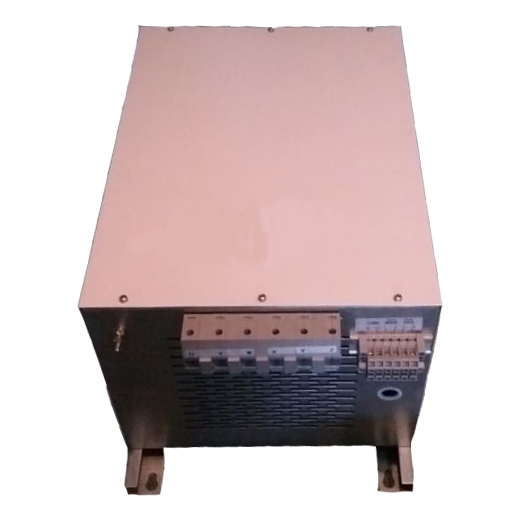

ANHF諧波濾波器

•
•
•

• 產品簡介

  功能：

  該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。



  應用范圍：

  適用于三相電子設備諸如可調速的交直流電機驅動器、焊接機、電池充電器、不間斷電源(UPS)、感應加熱設備、伺服驅動器和其他電子設備。



  訂貨范例：

  具體型號：ANHF015A4SC

  技術要求：適配功率15KW，額定電流40A，電壓380V~440V

  濾波效果：A 檔 ≤ 10%

  電抗器材質：銅




• 技術參數

  工作電壓	AC：220V-690V
  工作電流	20A-660A
  工作頻率	50/60HZ
  交流脈沖電壓	能維持承受±2500V的交流脈沖電壓
  絕緣等級	class F,H
  電流總諧波失真率	≤ 10%（A檔），≤ 16%（B檔）
  電壓總諧波失真率	≤5%
  使用環境	-10~+45℃額定值不會降低， 在45℃-55℃以內，每升高1℃，額定輸出電流降低2%
  防護等級	IP00-IP22
  最大電流	1.5倍額定電流，持續60s
  嗓音	≤65dB（風冷散熱）
  溫升	≤70K
  抗電強度	鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿（工廠測試）
  絕緣電阻	1000VDC絕緣電阻≥100ΩA
  海拔高度	≤2000米
  外部環境	工作溫度	-25℃~+45℃，
  	相對濕度	≤90%
  	工作環境	無有害氣體、易燃易爆物品，良好的通風條件，如裝在柜內，應裝通風設備

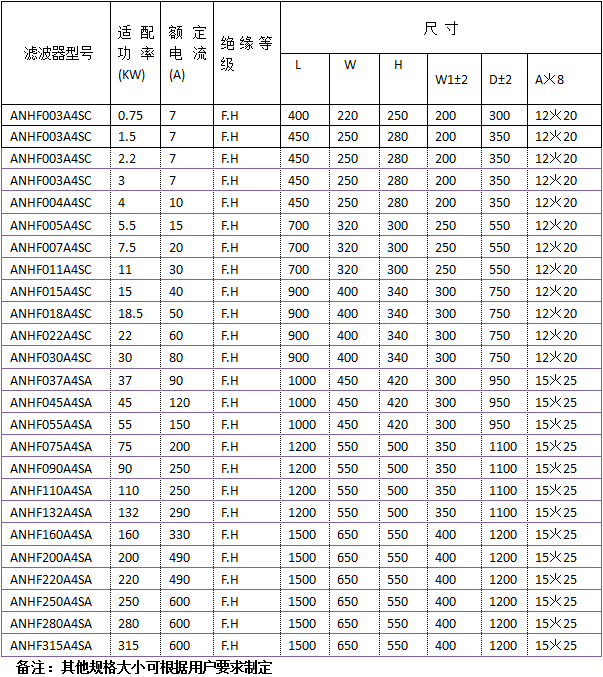

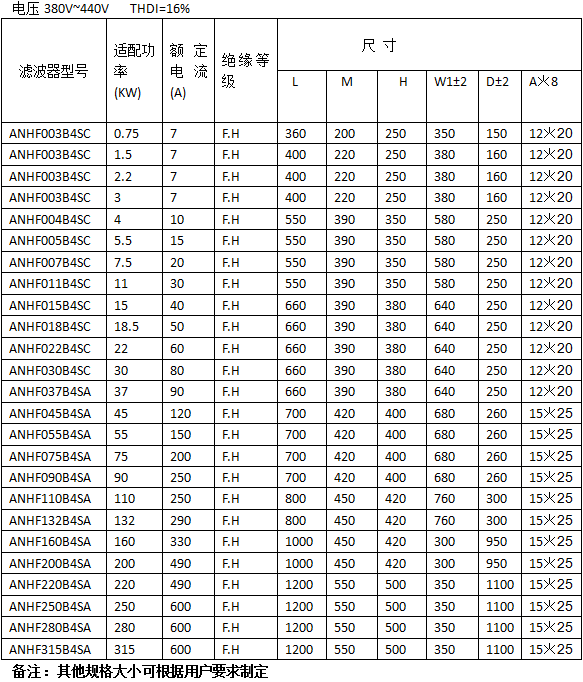

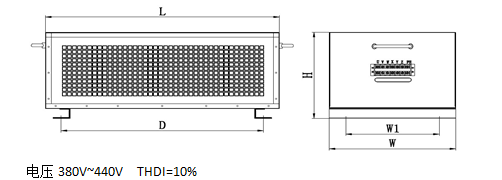

• 外形尺寸
