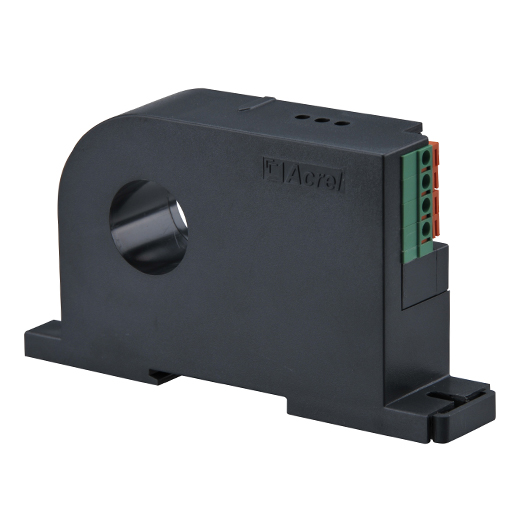

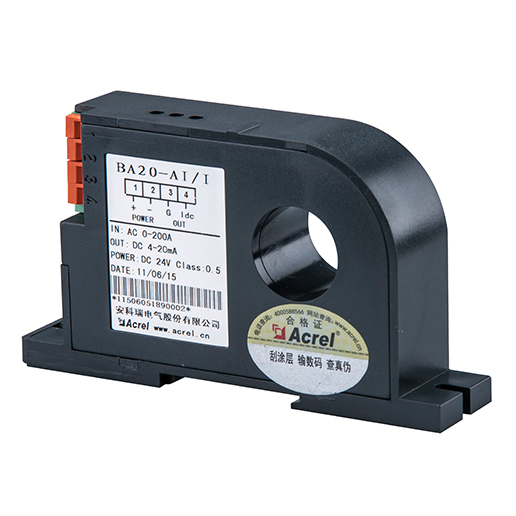

BA系列交流電流傳感器

•
•
•

• 產品簡介

  功能：

  BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，將其隔離變換為標準的直流信號輸出。



  應用范圍：

  應用于工業自動化領域。



  訂貨范例：

  具體型號：BA10-AI/I

  技術要求：輸入電流AC 0-50A；輸出DC 4-20mA；穿孔φ10mm；準確級0.5。

  通訊協議：無

  輔助電源：DC24V




• 技術參數

  技術參數			指       標
  輸入信號			BA05-AI   測量范圍   AC 0～(0.5～10)A
  			BA10-AI   測量范圍   AC 0～(8～50)A
  			BA20-AI   測量范圍   AC 0～(40～200)A
  			BA50-AI   測量范圍   AC 0～(60～600)A
  			BA50L-AI  測量范圍   AC 0～(0.1～1)A
  輸 出		標稱值	DC4～20mA、DC0～20mA、DC1～5V、DC0～5V
  		過載保護	最大輸出 ≤ 滿度的135%
  		負載電阻	輸出為電壓時≥1000Ω；輸出為電流時：≤400Ω
  		紋波分量	輸出信號中的交流成分 ≤ 滿度的1%
  工作電源			DC12V   允許范圍10～15V
  			DC24V   允許范圍18～30V
  功耗			≤1W
  耐壓強度			輸入與輸出及電源之間允許AC2000V工頻耐壓
  精度等級			0.5
  溫度漂移系數			≤200ppm
  響應時間			平均值≤350mS     真有效值≤100mS
  安裝方式			TS35mm導軌安裝，或用螺釘固定在柜體上
  環境	溫 度		工作：-25~+70℃；存貯：-40~+80℃
  	濕 度		≤90%RH，不結露，無腐蝕性氣體場所
  	海 拔		≤2500m
















  型號	功能	穿孔	輸入標稱值范圍
  BA05-AI/I（V）	對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號	Φ5	AC0～(0.5～10)A
  BA05-AI/I（V）-T	采用真有效值測量，對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號
  BA10-AI/I（V）	對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號	Φ10	AC0～(8～50)A
  BA10-AI/I（V）-T	采用真有效值測量，對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號
  BA20-AI/I（V）	對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號	Φ20	AC0～(40～200)A
  BA20-AI/I（V）-T	采用真有效值測量，對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號
  BA50-AI/I（V）	對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號	Φ50	AC0～(60～600)A
  BA50-AI/I（V）-T	采用真有效值測量，對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號
  BA50L-AI/I	對配電中的0-1A漏電流進行實時測量，隔離輸出4-20mA或0-5V DC信號	Φ50	AC0～(0.1～1)A（有源剩余電流傳感器）




• 外形尺寸

  BA05、10電流傳感器外形及穿孔尺寸



  BA20、50、50L電流傳感器外形及穿孔尺寸
