澆注式電流互感器

•
•
•

• 產品簡介

  ● LQZJ4-0.66（AKH-0.66/Q）型計量用電流互感器

  功能：

  該產品主要用于供電局計量，與供電局收費電表配合使用，產品一次接線采用直接式，二次電流信號及一次電壓信號接線用透明接線罩罩好后鉛封，以防止竊電。



  應用范圍：

  供電局電能計量回路。



  訂貨范例：

  具體型號：LQZJ4-0.66/30 300A/5A

  技術要求：額定電流比300A/5A；準確級0.2S級；額定負荷10VA。

  通訊協議：無

  輔助電源：無



  ● LMZD-0.66（AKH-0.66ZD系列計量型電流互感器

  功能：

  該系列產品與供電系統收費電能表配合使用，產品采用環氧澆注絕緣，二次接線端子采用透明接線罩罩好后鉛封，以防止竊電，產品準確級為0.2S和0.5S,產品性能完全滿足國家電網公司企業標準Q/GDW572-2010要求。



  應用范圍：

  供電系統計量



  訂貨范例：

  具體型號：AKH-0.66/ZD1 200A/5A

  技術要求：額定電流比200A/5A；準確級0.2S級；額定負荷10VA。

  通訊協議：無

  輔助電源：無



  ● AKH-0.66/J系列計量型電流互感器

  功能：

  該系列產品與測量儀表和其他測控裝置配套使用，產品采用環氧澆注絕緣，二次接線端子采用透明接線罩罩好后鉛封，以防止竊電，產品準確級可達0.2S,產品等效于LMZ-0.5和LMZJ-0.66，性能完全滿足國家標準GB1206-2006等效IEC60044-1：2003要求。



  應用范圍：

  低壓配電系統測量、計量用



  訂貨范例：

  具體型號：AKH-0.66/J-30I 150A/5A

  技術要求：額定電流比150A/5A；準確級1級；額定負荷2.5VA；穿心匝數1匝。

  通訊協議：無

  輔助電源：無



  ● AKH-0.66/H系列電流互感器

  功能：

  容量大，防護等級為IP65，適用于變壓器低壓測量，保護等級可達10P20,能夠有效的對電動機進行短路或過載保護。方形孔型，可穿越銅排，一般配繼電保護使用，可與ARD3T電動機保護器單元、ALP線路保護配套使用，也可以與ABB的SPAJ140C繼電器配合使用。



  應用范圍：

  變壓器低壓測量



  訂貨范例：

  具體型號：AKH-0.66/H-220×165 6000A/5A

  技術要求：額定電流比6000A/5A；準確級10P15；額定負荷30VA；穿心匝數1匝。

  通訊協議：無

  輔助電源：無




• 技術參數

  ● LQZJ4-0.66（AKH-0.66/Q）型計量用電流互感器

  規格型號	額定一次電流 （A）	額定二次電流比(A)	準確級	額定負荷(VA)	短時熱穩定電流（kA)	短時動穩定電流（kA)
  LQZJ4-0.66/30	30-300	5	0.2S級	10	50	100
  LQZJ4-0.66/40	400-800
  LQZJ4-0.66/50	1000-1500



  ● LMZD-0.66（AKH-0.66ZD系列計量型電流互感器

  LFZ1-0.66(AKH-0.66FZ1)

  額定一次電流（A）	額定二次電流比(A)	準確級		短時熱穩定電流（kA)	短時動穩定電流（kA)
  		0.2S級	0.5S級
  10、15、20、25 30、40、50、60	5、1	10VA		50倍 額定一次電流	100倍 額定一次電流



  LMZD1-0.66(AKH-0.66ZD1)

  規格	額定電流比(A)	準確級		穿心匝數	母排規格/根數	電纜最大外徑
  		0.2S級	0.5S級
  LMZD1-0.66 (AKH-0.66ZD1)	75/5（1）	5VA		1	30×6/1	Φ30
  	100-200/5（1）	10VA



  LMZD2-0.66(AKH-0.66ZD2)

  規格	額定電流比(A)	準確級		穿心匝數	母排規格/根數	電纜最大外徑
  		0.2S級	0.5S級
  LMZD2-0.66 (AKH-0.66ZD2)	200/5(1)	5VA		1	40×8/1	Φ40
  	250-600/5(1)	10VA



  LMZD3-0.66(AKH-0.66ZD3)

  規格	額定電流比(A)	準確級		穿心匝數	母排規格/根數
  		0.2S級	0.5S級
  LMZD3-0.66 (AKH-0.66ZD3)	600/5(1)	5VA		1	80×10/1-2
  	800/5(1)	10VA



  LMZD4-0.66(AKH-0.66ZD4)

  規格	額定電流比(A)	準確級		穿心匝數	母排規格/根數
  		0.2S級	0.5S級
  LMZD4-0.66 (AKH-0.66ZD4)	800/5(1)	5VA		1	100×10/1-3
  	1000-1500/5(1)	10VA

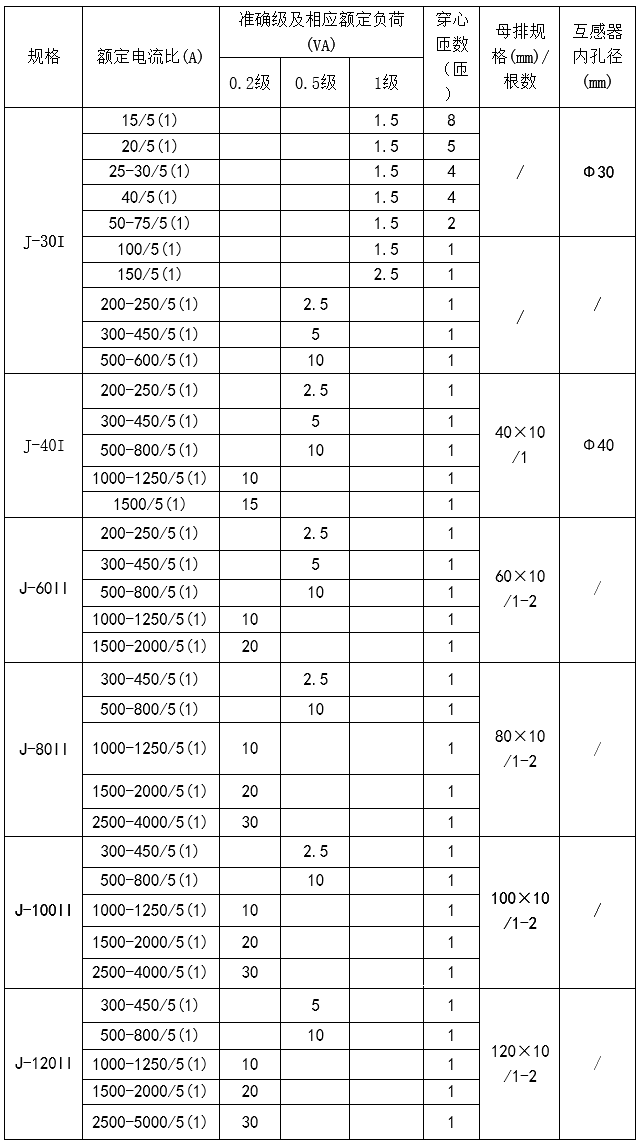

  ● AKH-0.66/J系列計量型電流互感器





  ● AKH-0.66/H系列電流互感器






• 外形尺寸

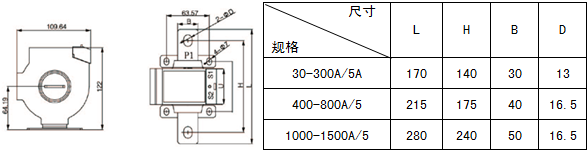

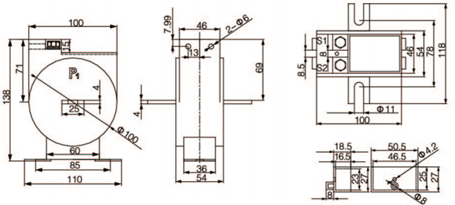

  ● LQZJ4-0.66（AKH-0.66/Q）型計量用電流互感器



  ● LMZD-0.66（AKH-0.66ZD系列計量型電流互感器

  LFZ1-0.66(AKH-0.66FZ1)

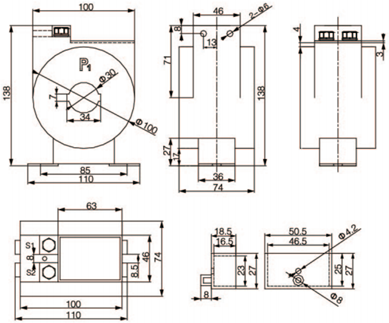

  LMZD1-0.66(AKH-0.66ZD1)

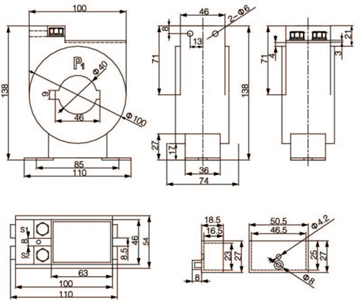

  LMZD2-0.66(AKH-0.66ZD2)



  LMZD3-0.66(AKH-0.66ZD3)

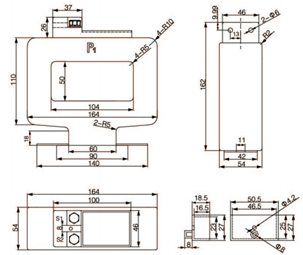

  LMZD4-0.66(AKH-0.66ZD4)

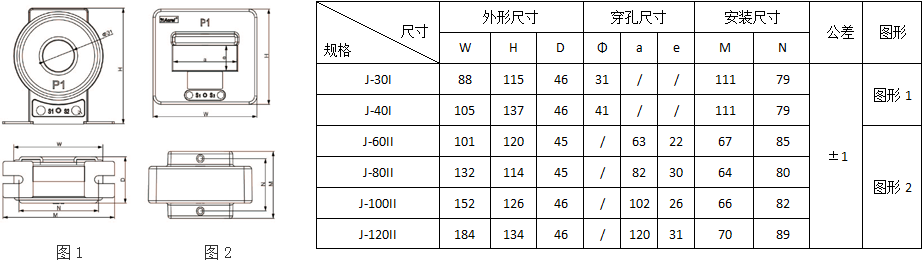

  ● AKH-0.66/J系列計量型電流互感器

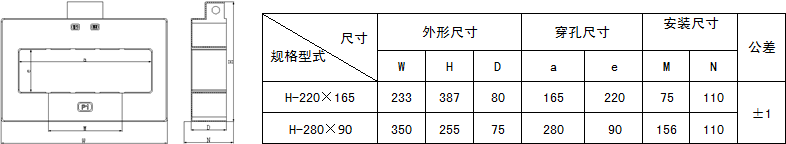

  ● AKH-0.66/H系列電流互感器









• 產品報價

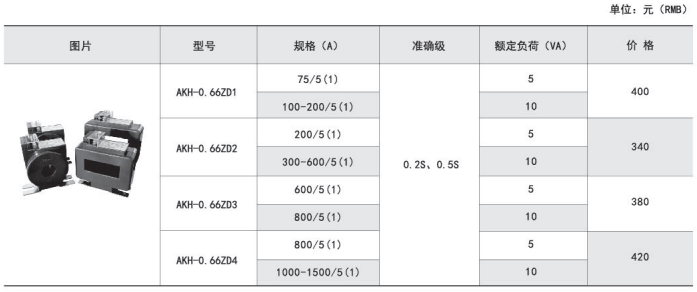

  AKH-0.66ZD(LMZD-0.66)系列計量型電流互感器



  AKH-0.66/J系列電流互感器

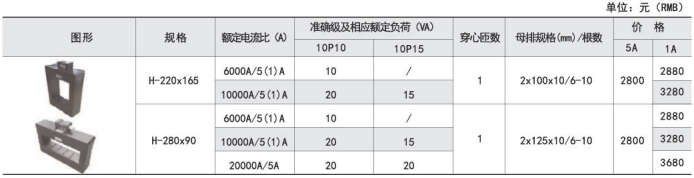

  AKH-0.66/H系列電流互感器
