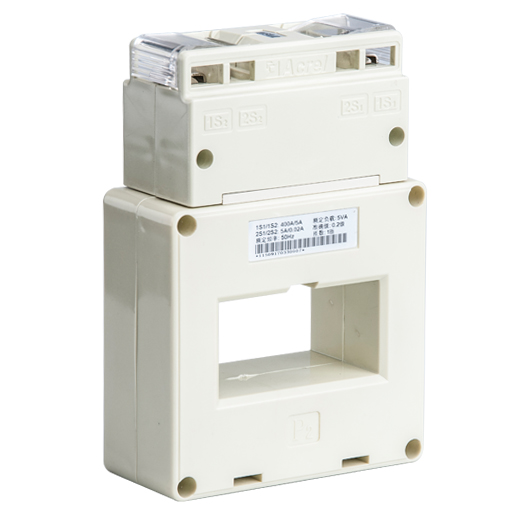

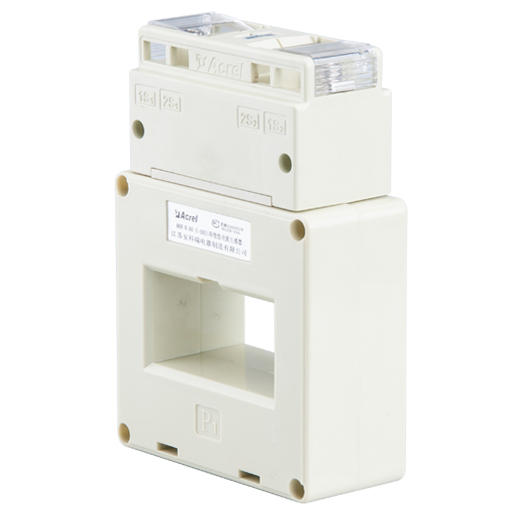

AKH-0.66S系列雙繞組型電流互感器

•
•
•

• 產品簡介

  功能：

  該系列互感器具有兩個二次繞組，其一(1S1、1S2）用于電流表指示，額定電流為交流5A或交流1A，其二（2S1、2S2）用于遠傳遙測，可與ARTU-M32遙測單元或ARD3電動機保護器配套使用，額定電流為交流20mA；雙繞組電流互感器的線性可至8倍，且電流在8倍時，也能保證雙繞組電流互感器的誤差在0.2-0.5%。



  應用范圍：

  用于電動機保護回路



  訂貨范例：

  具體型號：AKH-0.66/S S-40I 500/5A/20mA

  技術要求：額定電流比500A/5A/20mA；準確級0.5/0.2級；穿心匝數1匝；內孔徑φ40mm。

  通訊協議：無

  輔助電源：無




• 技術參數

  AKH-0.66S系統監控用電流互感器

  規格	額定電流比(A)	準確級及相應額定負荷(VA)			穿心匝數(匝)	母排規格/根數	電纜最大外徑	安裝方式
  		0.2/0.2級	0.5/0.2級	1/0.2級
  S-30I	5/5(1)/0.02			2.5/0.02	15	/	φ22	F
  	10/5(1)/0.02			2.5/0.02	8
  	15/5(1)/0.02			2.5/0.02	5
  	20/5(1)/0.02			2.5/0.02	4
  	25-30/5(1)/0.02			2.5/0.02	3
  	40-60/5(1)/0.02			2.5/0.02	2
  	75-100/5(1)/0.02			2.5/0.02	1	30×10/1		B,F
  	150/5(1)/0.02		2.5/0.02		1
  	200/5(1)/0.02		5.0/0.02		1
  S-40I	200/5(1)/0.02		5.0/0.02		1	40×10/1	φ30	C,F
  	250-400/5(1)/0.02		5.0/0.02		1
  	500-600/5(1)/0.02		10/0.02		1
  S-50Ⅱ	600-800/5(1)/0.02		10/0.02		1	50×10/ 1-2	/	B
  	1000/5(1)/0.02	15/0.02			1
  	1200-1250/5(1)/0.02	20/0.02			1
  S-60Ⅱ	300-400/5(1)/0.02		5.0/0.02		1	60×10/ 1-2	/	C
  	500-800/5(1)/0.02		10/0.02		1
  	1000-1250/5(1)/0.02	10/0.02			1
  	1500-2000/5(1)/0.02	20/0.02			1
  S-80Ⅱ	600-800/5(1)/0.02		10/0.02		1	80×10/ 1-2	/
  	1000-1250/5(1)/0.02	10/0.02			1
  	1500-2000/5(1)/0.02	20/0.02			1
  	2500-3000/5(1)/0.02	30/0.02			1
  S-100Ⅱ	1000-1250/5(1)/0.02	10/0.02			1	100×10/ 1-3	/	D
  	1500-2000/5(1)/0.02	20/0.02			1
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000/5(1)/0.02	30/0.02			1
  S-120Ⅱ	2000/5(1)/0.02	20/0.02			1	120×10/ 1-3	/
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000-5000/5(1)/0.02	30/0.02			1
  S-200Ⅱ	2000/5(1)/0.02	20/0.02			1	100×10/ 2-6	/
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000-6300/5(1)/0.02	30/0.02			1

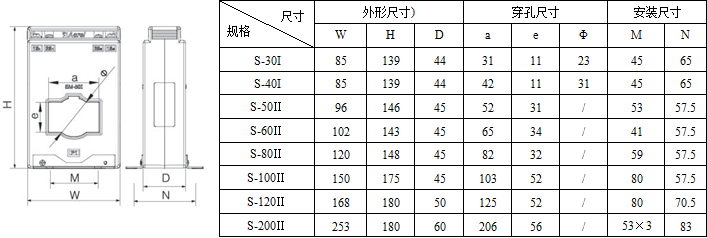

• 外形尺寸

  AKH-0.66S系統監控用電流互感器

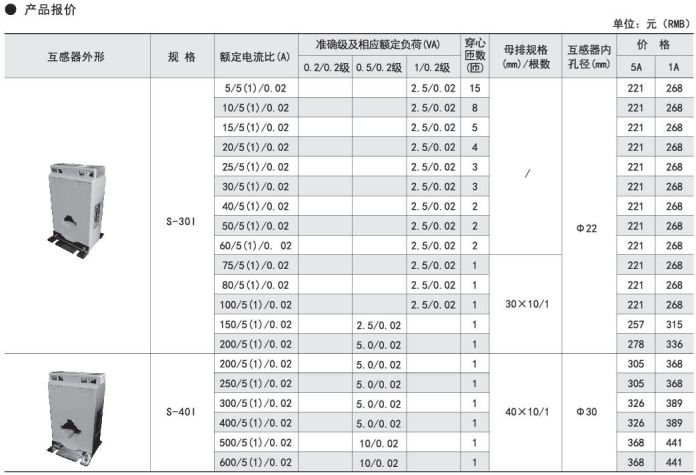

• 產品報價
