AKH-0.66P系列保護型電流互感器

•
•
•

• 產品簡介

  功能：

  該系列互感器用于采集低壓過載、短路信號，與保護繼電器、電機保護器配套使用。



  應用范圍：

  低壓配電保護系統。



  訂貨范例：

  具體型號：AKH-0.66/P P-60III 600/5

  技術要求：額定電流比600A/5A；準確級10P10級；額定負荷5VA；穿心匝數1匝；穿排規格60mm×10mm 1-2根。

  通訊協議：無

  輔助電源：無




• 技術參數

  AKH-0.66P低壓保護用電流互感器







  AKH-0.66P-I低壓電動機保護器專用電流互感器

  規 格	額定電流比(A)	準確級	額定負荷(VA)	安裝方式
  P-40I	250/0.05	0.5	1.25	A、C
  P-60I	800/0.1	0.5	5
  P-40II	250-400/5(1)	10P10	2.5
  P-50II	250-600/5(1)		2.5
  P-60III	300-400/5(1)		2.5	C
  	500-800/5(1)		5
  P-80III	500-800/5(1)		5	D
  	1000-1500/5(1)		10

  AKH-0.66 P-M8型保護用電流互感器

  規格	額定電流比(A)	準確級及相應額定負荷(VA)			短時熱電流/(kA)	額定動穩定電流 /(kA)	穿心匝數	扭距值
  								KGM	NM
  		5P5	5P10	10P10
  P-M8	100/1	1.5	/	/	7.5	18.5	直接式	7	69
  	150/1	2	/	1	10	25
  	200/1	3.75	1.0	1.5	15	22.5
  	250/1	5	1.5	2.0	18	45
  	300/1	5	1.5	2.0	21	52.5
  	400/1	5	2.0	2.5	21	52.5
  P-雙M8	5/5(1)	2.5	2.5	2.5	0.5	1	直 接 式	7	69
  	10/5(1)	2.5	2.5	2.5	1	2
  	15/5(1)	2.5	2.5	2.5	3	6
  	20/5(1)	2.5	2.5	2.5	4	8
  	25/5(1)	2.5	2.5	2.5	5	10
  	30/5(1)	2.5	2.5	2.5	6	12
  	40/5(1)	2.5	2.5	2.5	6	12
  	50/5(1)	2.5	2.5	2.5	6	12
  	60/5(1)	2.5	2.5	2.5	6	12
  	75/5(1)	2.5	2.5	2.5	6	12
  	100/5(1)	2.5	2.5	2.5	10	12

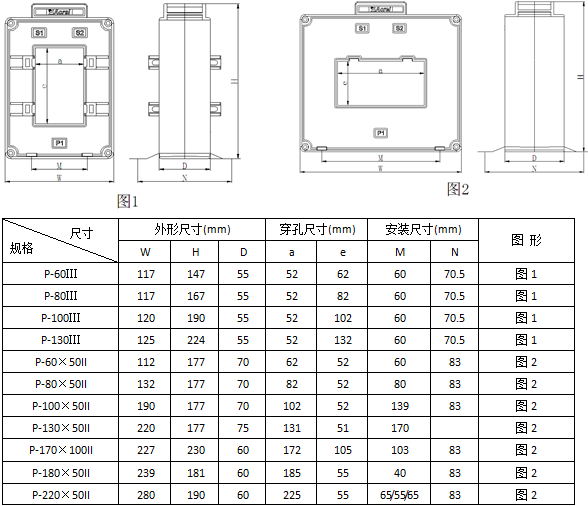

• 外形尺寸

  AKH-0.66P低壓保護用電流互感器



  AKH-0.66P-I低壓電動機保護器專用電流互感器



  AKH-0.66 P-M8型保護用電流互感器

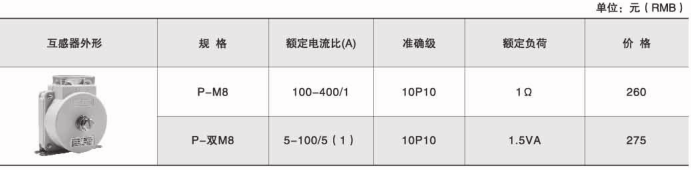

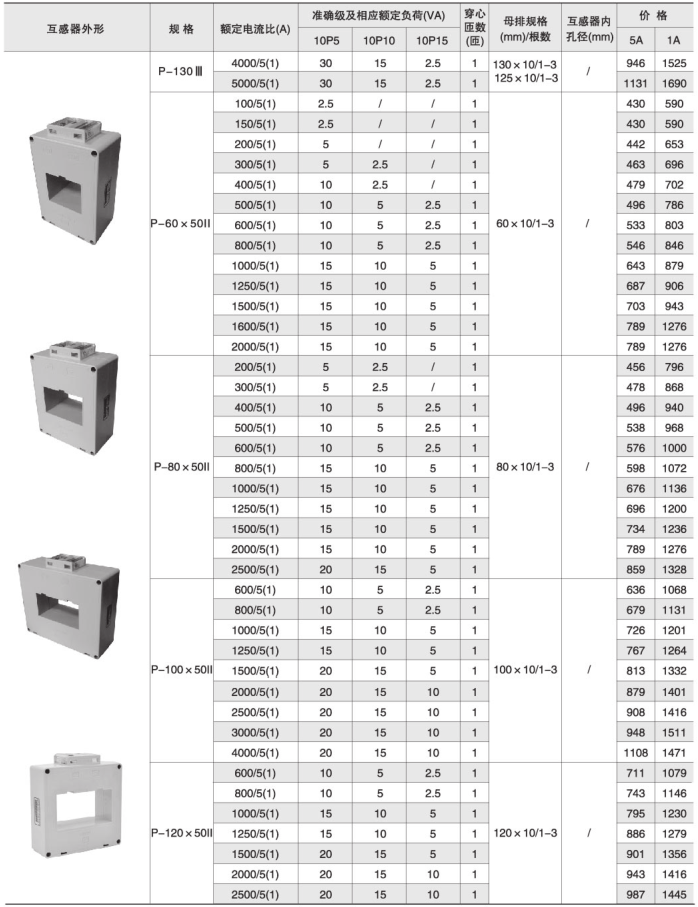

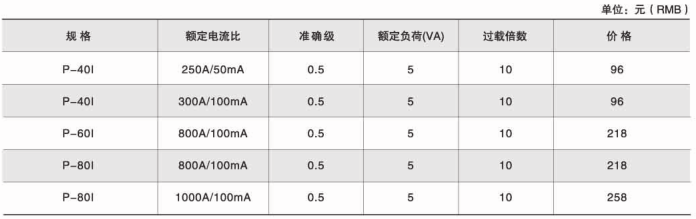

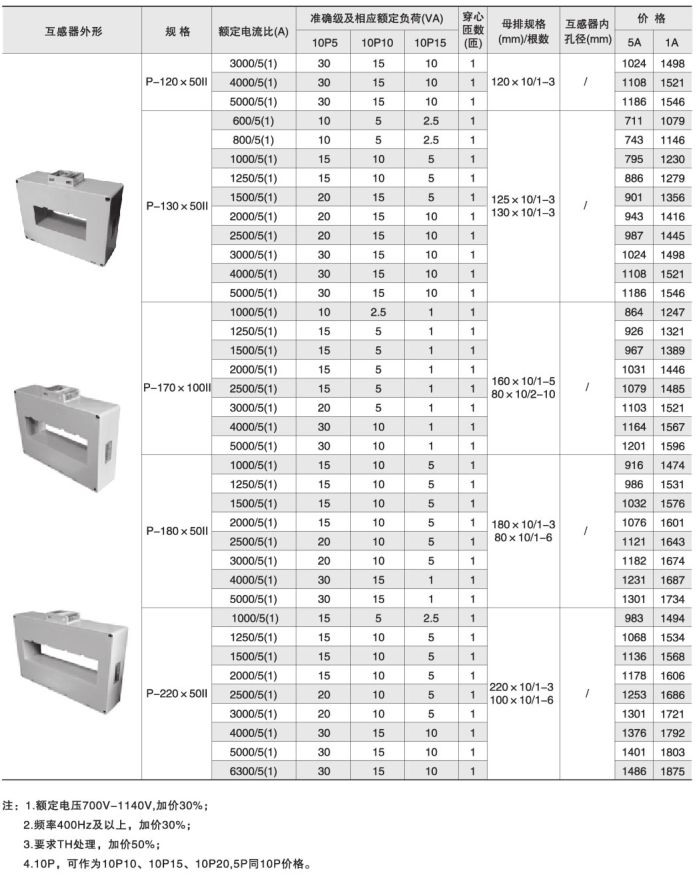

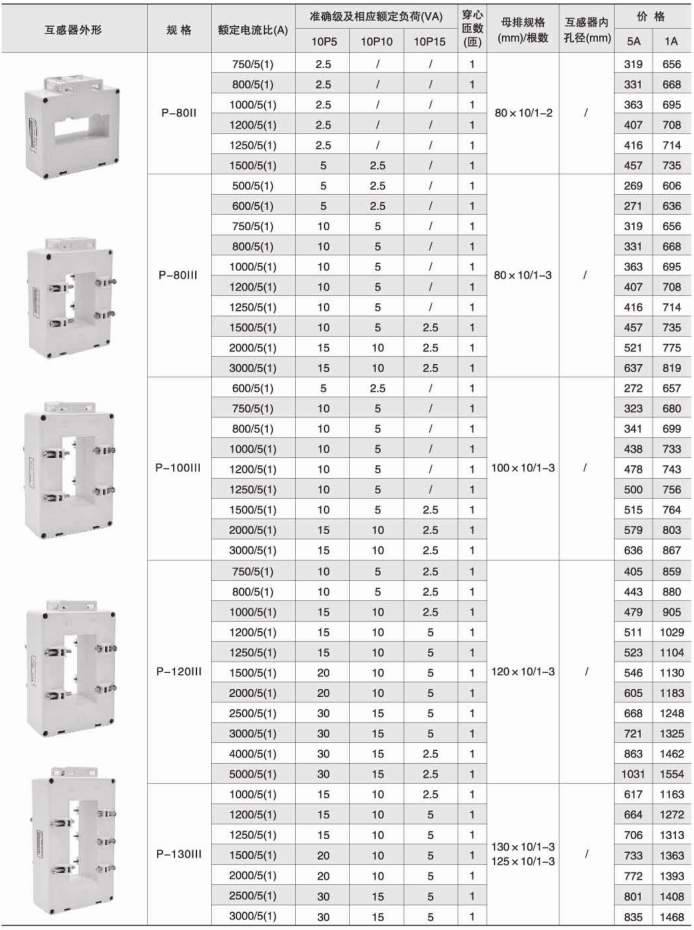

• 產品報價

  AKH-0.66P低壓保護用電流互感器









  AKH-0.66P-I低壓電動機保護器專用電流互感器



  AKH-0.66P-M8型保護用電流互感器
